نحوه اندازه گیری ابعاد بیرینگ

این آموزش بر مبنای استفاده از کولیس می‌باشد اما اگر کولیس ندارید، از یک خط‌کش فولادی هم می‌توانید استفاده کنید، فقط به یاد داشته باشید که تمام اندازه های بیرینگ ها بر حسب اینچ است و یا بر حسب میلی‌متر که باید آن را محاسبه کنید، برای مثال 9.53 میلی‌متر معادل 3.8 اینچ می‌باشد.

اگر برخی اندازه ها مانند 9.5 میلی‌متر را اندازه گیری کردید احتمالا سایز آن بلبرینگ بر حسب اینچ است.

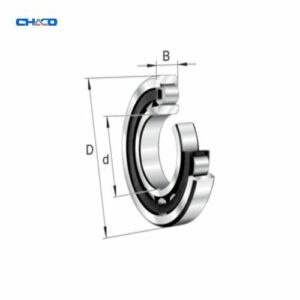

برای اندازه گیری قطر داخلی (d) بیرینگ با کولیس مطابق شکل بالا عمل کنید، شاخک های بیرونی کولیس را روی لبه های داخلی بیرینگ قرار دهید بطوری که کاملا روی هم قرار بگیرند، حال مقدار نشان داده شده روی کولیس را بخوانید، در غیاب کولیس یک خط‌کش فولادی نیز کفایت می‌کند.

برای اندازه‌گیری قطر های خارجی (D) نیز مطابق شکل بالا فک‌های کولیس را روی لبه‌های بیرونی بیرینگ قرار دهید بطوری که به آن بچسبد ولی سفت نشود، سپس اندازه قطر خارجی را روی نمایشگر کولیس مشاهده می‌کنید.

هماهنطور که قطر خارجی را اندازه گرفتید عرض یا ارتفاع (t یا h) بیرینگ را نیز می‌توانید مطابق شکل بالا اندازه بگیرید.
